高温高压加氢压力丈量点解决计划
高温高压加氢压力丈量点解决计划
业绩案例
1.测点工艺
石油炼化加氢精制工艺是指在一定温度、压力、氢油比和空速条件下，质料油、氢气在反应器内加氢精制催化剂的作用下，把油品中所含的硫、氮、氧等非烃类化合物转化成为响应的烃类及易于除去的硫化氢、氨和水，以提高油品品质。
在加氢精制工艺流程中，高温、高压、加氢的压力丈量点较多，并且处于易燃易爆情形，工况严苛。
2.测点变送器应用难点
（1）易燃易爆情形，关于变送器的防爆要求较高 ；
（2）高温350℃，变送器各部件需要在遭受高温的情形下，正常丈量压力 ；
（3）高压17MPa，对变送器的耐压、气密性提出高要求 ；
（4）压力丈量点是高温高压下加氢催化反应，氢离子在该情形下活性很是强并且氢离子很小，因此变送器的金属膜片很容易被氢离子渗透。渗透爆发后，金属膜片会氢脆，并且氢离子渗透进入膜片内部后会形成气体造成膜片鼓包，变送器的压力丈量功效也会失效。由于，高温高压加氢工况下，解决膜片氢渗是一个难点。
3.PDS压力变送器应用案例
??中国石油大港石化公司，220万吨柴油加氢项目，350℃高温且17MPa高压工况。

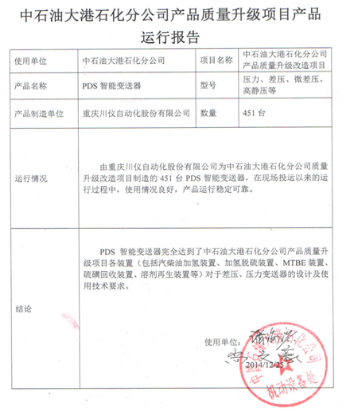

4.PDS压力变送器现场运行报告
?
- 案例附件
